扭矩軸限矩器對應型號選型（按功率區分20KW-500KW） | |||||

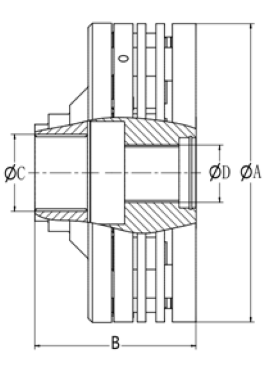

A | B | C | D | 使用功率段 (KW) | |
LXT-TS-100 | φ254 | 171 | φ67 | φ43 | 20-100 |
LXT-TS-200 | φ286/φ325 | 177/175 | φ82/φ84 | φ60/φ62 | 100-200 |
LXT-TS-300 | φ286/φ325 | 177/175 | φ82/φ84 | φ60/φ62 | 200-300 |
LXT-TS-500 | φ325 | 175 | φ84 | φ62 | 300-500 |
LXT-TS-XXX | 可定制 | 可定制 | 可定制 | 可定制 | 可定制 |
* 圖示樣本只顯示基本圖型，所有尺寸如有更改，恕不通知。 ** 如需加工或修改鎖緊板，請按實際配合公差尺寸對應設計。 *** 可提供特殊需求的限矩器，具體外形尺寸可以根據客戶定制化設計。 **** 如果要求更大孔徑，請聯系我們 。 | |||||
