LXB-SCM 公軸制動器 LXB-SCF 母軸制動器

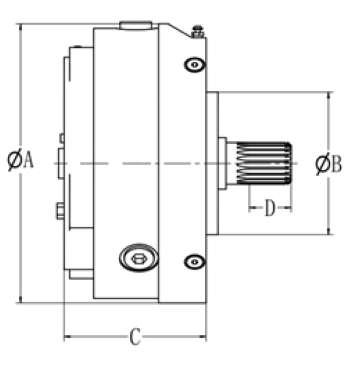

公軸制動器對應型號選型（按制動力矩) | |||||
A | B | C | D | 制動力矩 (N.m) | |
LXB-SCM-01 | φ299 | φ152.4 | 151.6 | 44.5 | 100-1900 |
LXB-SCM-XX | 可定制 | 可定制 | 可定制 | 可定制 | 可定制 |

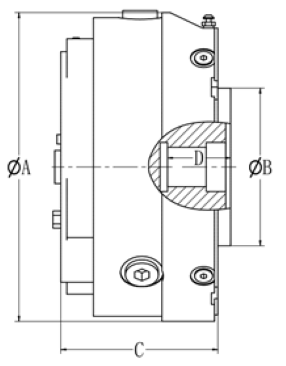

母軸制動器對應型號選型（按制動力矩) | |||||
A | B | C | D | 制動力矩 (N.m) | |
LXB-SCF-01 | φ299 | φ152.4 | 151.9 | 61 | 100-1900 |
LXB-SCF-XX | 可定制 | 可定制 | 可定制 | 可定制 | 可定制 |
* 圖示樣本只顯示基本圖型，所有尺寸如有更改，恕不通知。 ** 如需加工或修改鎖緊板，請按實際配合公差尺寸對應設計。 *** 可提供特殊需求的制動器，具體外形尺寸可以根據客戶定制化設計。 **** 如果要求更大孔徑，請咨詢 。 | |||||
